Anwendung und Allgemeines
Die Elektrotechnik und der metallverarbeitende Bereich sind die Hauptabnehmer dieser Schraubenart. Aufgrund der platzsparenden Montage und des unauffälligen, besonders kleinen Kopfes kann diese Zylinderschraube effizient auch in kleinen Bauteilen verwendet werden. Die Materialbeschichtung sorgt darüber hinaus für einen zuverlässigen Korrosionsschutz im Innenbereich.
DIN-Norm / ISO-Norm

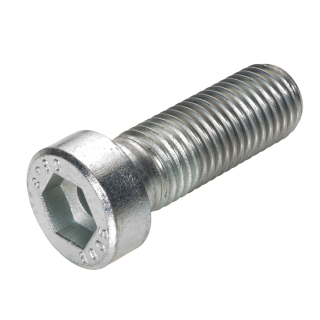

Schrauben dieser Norm sind Zylinderschrauben mit einem niedrigen Kopf und einer Schlüsselführung im Innensechskantantrieb. Diese Norm ist als Teil- oder Vollgewinde erhältlich. Insbesondere die Kopfform bietet diverse Vorteile, dazu aber weiter unten mehr. Eine passende ISO-Norm gibt es hier nicht.
Kopfform
Der zylindrische Kopf bietet eine Vielzahl an Vorteilen. Die im Profil runde Form gibt es sowohl als niedrige oder hohe Ausführung, wodurch die richtige Schraube nach den räumlichen Gegebenheiten gewählt werden kann. Doch auch wenn der Innensechskantantrieb in beiden Fällen erhalten bleibt, so gibt es doch einen kleinen Unterschied: die Schlüsselführung.
Antrieb
Der bereits angesprochene Innensechskant ist ein Hexagon, das im Inneren des Zylinders sitzt und mit einem passenden Innensechskantschlüssel festgezogen wird. Somit ergibt sich eine perfekte Kraftübertragung des Anzug-Drehmomentes. Da es sich hierbei jedoch um einen niedrigen Kopf handelt, ist auch eine Schlüsselführung notwendig. Diese Vorrichtung ist eine kleine Einkerbung im Inneren des Antriebes und verhindert Abrutschen, indem sie besseren Halt bietet. Anders als der Außensechskantantrieb kann diese Antriebsart nur von oben befestigt werden.
Gewinde
Mit dem metrischen Gewinde dieser Schraube bietet sie idealen Halt in jeder Situation. Das Gewinde verläuft hier auf ganzer Länge des Körpers, bevor es auf den Kopf trifft. Die Metrik dieses Produktes lässt die Spitze entfallen, macht andererseits auch das Befestigen mit einer Mutter bzw. einem Gegengewinde unabdingbar.
Material
Auch wenn wir die meisten unserer Normschrauben in einer Vielzahl an Ausführungen im Material anbieten, erhalten Sie hier eine verzinkte Schraube. Der Grundstoff dieser Schraube ist, wie bei vielen anderen auch, Stahl. Das liegt an den überaus günstigen Eigenschaften, die Stahl im Hinblick auf die Schraubenproduktion aufweist. Denn Stahl lässt sich leicht bearbeiten und besitzt zeitgleich eine sehr hohe Stabilität.
Die Verzinkung sorgt für zusätzlichen Korrosionsschutz durch eine weitere Oberschicht aus Zink. Da Zink unedler als Stahl ist, wirkt die Beschichtung wie eine Opferanode, wodurch es deutlich schwerer zur Korrosion kommt. Je dicker und härter die Schicht ist, desto langlebiger und effektiver ist die Verzinkung, auch wenn eine Verzinkung nur im Innenbereich oder überdachtem Außenbereich eingesetzt werden sollte. Wer auf Nummer sicher gehen will, wählt Edelstahl.
Da die Festigkeit dieser Schraube unter 10.9 liegt, kommt es hier nicht zu einer Wasserstoffversprödung. Die Zugfestigkeit dieses Produkts liegt bei 800 n/mm² und die Streckgrenze bei 640 n/mm², was der Festigkeitsklasse von 8.8 entspricht. Dieser Wert stellt den Standard der meisten Schrauben dar und hält so gut wie jeder Belastung stand. Wenn Sie ein härteres Modell wollen, erhalten Sie die gleiche Schraube in höherer Festigkeit bei uns im Shop.
Passendes Zubehör
Egal ob Sie die passenden Muttern, einen passenden Schlüssel oder ein anderes Werkzeug rund um die Befestigungstechnik brauchen, bei uns werden Sie sicherlich fündig. Aber auch Zubehör zu anderen Themenbereichen des Handwerks ist bei uns erhältlich. Von der Schifffahrt bis zum Malerbedarf, wir helfen Ihnen bei Ihren Projekten aus.
Technische Zeichnung und Daten
| Technische Daten für DIN 6912 |
| Maße |
dk |
k |
s |
| M4 |
7 |
2,8 |
3 |
| M5 |
8,5 |
3,5 |
4 |
| M6 |
10 |
4 |
5 |
| M8 |
13 |
5 |
6 |
| M10 |
16 |
6,5 |
8 |
| M12 |
18 |
7,5 |
10 |
| M14 |
21 |
8,5 |
12 |
| M16 |
24 |
10 |
14 |
| M20 |
30 |
12 |
17 |
| M22 |
33 |
13 |
17 |
| M24 |
36 |
14 |
19 |
| M27 |
40 |
16 |
19 |
| M30 |
45 |
17,5 |
22 |
| M33 |
52 |
19,5 |
24 |
| M36 |
54 |
21,5 |
27 |
