Anwendung und Allgemeines

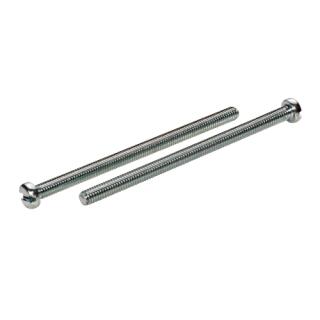

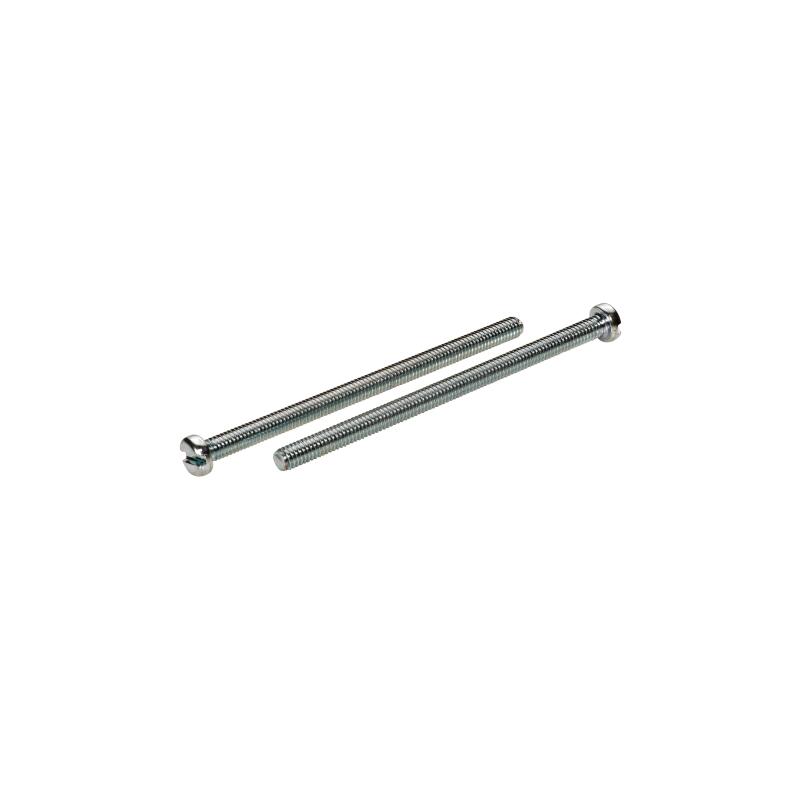

Bei diesen Zylinderschrauben kann man mit Fug und Recht behaupten, dass sie zu den Maschinenschrauben zählen. Dieser Name liegt dem vorwiegenden Anwendungsbereich zugrunde – dem Maschinenbau. Aber auch bei Laien ist diese Schraube beliebt, denn dieses Produkt ist mit ihrem flachen Schlitzantrieb überaus leicht zu bedienen.
DIN-Norm / ISO-Norm
Die ISO 1207 hat die damalige DIN 84 abgelöst. Beide Normen sind in ihren Daten jedoch deckungsgleich und können problemlos miteinander ausgetauscht werden. Die DIN 84 beschreibt Zylinderschrauben mit flachem Kopf, Schlitzantrieb und metrischem Vollgewinde.
Kopfform
Wie der Name schon sagt trägt auch diese Schraube den beliebten Zylinderkopf und lässt sich auch auf dieser Schraube wiederfinden. Zylinder sind überaus einfach zu produzieren und bilden meist das untere Preisspektrum ab. Dabei hat der Zylinderkopf viele Vorteile. Er kann mit verschiedenen Antrieben versehen werden, hat eine leichte Bedienung, kann hoch oder niedrig ausgebildet sein und ist leicht zu bedienen. Deshalb ist diese Kopfform nicht aus dem Sortiment der Schrauben wegzudenken. Bei diesem Produkt handelt es sich um einen besonders niedrigen Zylinderkopf.
Antrieb
Der Schlitzantrieb ist das Urgestein unter den Antriebsformen und wahrscheinlich auch der erste erfundene Antrieb. Obwohl man mittlerweile weitaus bessere Antriebsmöglichkeiten gefunden hat, ist der Schlitz immer noch weit verbreitet. Das lässt sich wahrscheinlich auf die Optik und die leichte Handhabung zurückführen. Mit der richtigen Ausrichtung können die Schrauben ein interessantes Muster bilden und einen Schlitz kann wirklich jeder festziehen. Allerdings ist auch zu beachten, dass man einen Schlitz nicht mit einer hohen Drehzahl befestigen sollte. Da es keine Haltevorrichtung gibt, rutscht man leicht ab und ruiniert sich schnell das Werkstück. Ein unschöner Gedanke, wenn man überlegt, wie viele andere Antriebsformen es gibt.
Gewinde
Das metrische Vollgewinde lässt sich leicht verschrauben und muss meist mit einer Mutter festgezogen werden. Bei einem Vollgewinde erstreckt sich die Windung über den ganzen Körper, bis es schließlich im flachen Zylinderkopf mündet. Anders als bei Teilgewindeschrauben entsteht hier also Halt auf ganzer Länge der Schraube. Wie bei allen metrischen Schrauben entfällt hier die Spitze.
Material
Auch wenn diese Schraube in der Ausführung in Stahl eine geringe Festigkeit von 4.8 aufweist, ist der verzinkte Stahl dennoch zuverlässig. Stahl ist kein zufällig ausgewähltes Material, wenn es um die Schraubenproduktion geht. Es ist sehr stabil und lässt sich trotzdem leicht in Form bringen. Die zusätzliche Verzinkung bietet einen Korrosionsschutz für den Innenbereich. Bei dem Verfahren der galvanischen Verzinkung wird die Schraube in ein Zinkbad getaucht und erhält somit eine neue Oberfläche. Diese Zinkschicht bildet, sobald Kontakt mit Wasser besteht, eine galvanische Zelle. Auf der elektrochemischen Spannungsreihe unterliegt Zink dem Stahl, weshalb die Schutzschicht zuerst in Lösung geht. Somit wird die Stahlschraube im Inneren leider nur auf absehbare Zeit vorm Verrosten bewahrt.
Sollten Sie planen, in dauerhaft nasser Umgebung zu arbeiten, greifen Sie lieber zu Edelstahlschrauben. Obwohl die Zugfestigkeit von 400 n/mm² und die Streckgrenze von 360 n/mm² keineswegs zum oberen Bereich der Festigkeit gehören, können kleinere Möbelstücke oder andere leichte Arbeiten mit dieser Schraube befestigt werden.
In folgenden Materialien finden Sie die ISO 1207 bei uns:
- Edelstahl
- Stahl blank
- Stahl gelb chromatiert
- Stahl vernickelt
- Stahl verzinkt
- Messing
- Messing vernickelt
- Polyamid
Passendes Zubehör
Sollten Sie passende Muttern oder Scheiben benötigen, finden Sie auch diese in unserem Shop. Egal was Sie brauchen, ob für private oder industrielle Zwecke, bei uns wird jeder Handwerker fündig. Von Baustoffen über die Befestigungstechnik bis hin zu Holzschutzmitteln führen wir Zubehör für jeden Bereich.
Technische Zeichnung und Daten
| ISO 1207 Technische Daten |
| d | k | d2 | t | t max. | n |
| M2 | 1,4 | 3,8 | 0,6 | 0,8 | 0,5 |
| M2,5 | 1,8 | 4,5 | 0,7 | 0,9 | 0,6 |
| M3 | 2 | 5,5 | 0,9 | 1,15 | 0,8 |
| M4 | 2,6 | 7 | 1,2 | 1,5 | 1 |
| M5 | 3,3 | 8,5 | 1,5 | 1,8 | 1,2 |
| M6 | 3,9 | 10 | 1,8 | 2,2 | 1,6 |
| M8 | 5 | 13 | 2,1 | 2,6 | 2 |
| M10 | 6 | 16 | 2,4 | 3 | 2,5 |
| M12 | 6 | 22 | 2,4 | 3 | 3 |
