Anwendungsbereiche
Den Anwendungsbereichen sind mit diesem Modell keine Grenzen gesetzt. Egal ob Sie industriell produzieren oder Ihr Hobbyprojekt daheim befestigen wollen, alles ist möglich. Egal ob Metall- oder Holzverbindungen. Alles lässt sich hiermit fest machen.
DIN 6921 / ISO 8100
Die DIN 6921 oder ISO 8100, wurde abgeschafft und durch die EN 1665 ersetzt, wundern Sie sich also nicht, sollten Sie die DIN 6921 nicht mehr finden. Anzumerken ist allerdings auch, dass die EN 1665 beinahe deckungsgleich mit der DIN 6921 ist und sich keine erwähnenswerten Unterschiede beobachten lassen.

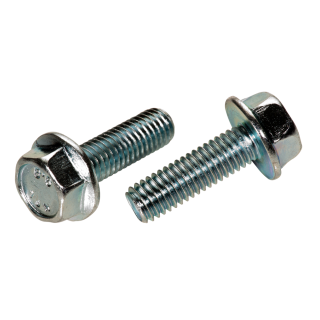

Diese Norm beschreibt Sechskantschrauben mit Flansch. Der Flansch ist eine angepresste Scheibe die zur Hilfestellung der Befestigung dient und sich am unteren Kopfende befindet. Wer schon mal mit großen Rohrleitungen wie Pipelines oder einem Gasnetzwerk Kontakt hatte, konnte den Flansch als Verbindungsstück sehen.
Kopfform
Die 120 Grad winkligen Ecken des Kopfes ergeben ein Hexagon, oder einfach ein Sechseck. Der Sechskantkopf kann mit einem Maul-, Ring- oder Steckschlüssel festgezogen werden. Durch diese Montagemöglichkeit hat sich auch der Name Schlüsselschraube eingebürgert. Aufgrund des zahlreichen Angebots an verschiedenen Sechskantschrauben ist das allerdings etwas zu ungenau. Dank des Flansches braucht man keine Scheiben, um das Eindringen der Schraube in den Werkstoff zu verhindern. Auch mit einer geometrischen Optik kann der Sechskant punkten.
Gewinde
Direkt unter dem Kopf befindet sich ein metrisches Vollgewinde. Dadurch bietet die Schraube auf ganzer Länge Halt. Aufgrund der metrischen Eigenschaften gibt es hier keine Verletzungsgefahren durch eine Spitze, allerdings müssen Sie auch Vorbohren, wenn Sie mit Holz arbeiten.
Antrieb
Der Antrieb ist namensgleich mit der Kopfform. Wie schon beschrieben, lässt sich der Außensechskantantrieb mit einem passenden Schlüssel festziehen. Mit verschiedenen Herangehensweisen an die Befestigung kann dieser Antrieb alle Male punkten. So lässt sich ein Sechskant sowohl seitlich als auch von oben befestigen. Auf der anderen Seite ergeben sich einige Probleme. Die Kerbwirkung ist durch den 120 Grad Winkel recht groß und führt schnell zu Verformungen und Schäden am Material. Des Weiteren ist die Kraftübertragung unausgeglichen. Wiederum positiv sind die niedrigen Kosten der Sechskantschrauben. Das Herstellungsverfahren ist denkbar simpel und kostengünstig, was sich folglich im Preis widerspiegelt.
Material
Dieses Modell besteht aus verzinktem Stahl, genauer gesagt aus galvanisch verzinktem Stahl. Diese Galvanisierung soll vor Korrosion, also Rost schützen. Obgleich diese Methode die beliebteste ist, wenn es um Korrosionsschutz geht, empfehlen wir dennoch Edelstahl als das Material der Wahl, wenn es um Rostschutz geht. Natürlich bieten wir diese Schraube in jeder Ausführung an, also auch aus blankem Stahl.
Mit einer Festigkeit von 8.8. liegt dieses Modell im Mittelmaß der Stabilität. Mit einer Zugfestigkeit von 800 n/mm² hält diese Ausführung hohen Spannungen stand. Die Streckgrenze liegt hier bei 640 n/mm² und kann somit leicht gedehnt werden, bevor Schäden entstehen.
Passendes Zubehör
Scheiben sind dank des Flansches nicht notwendig. Allerdings sollten Sie zur Befestigung immer einen passenden Maul-, Steck- oder Ringschlüssel bereithalten. Diese und viele weitere nützliche Werkzeuge und Materialien finden sie bei uns im Onlineshop.
Technische Zeichnung und Daten
| DIN 6921 Technische Daten |
| Maße |
M5 |
M6 |
M8 |
M10 |
M12 |
M16 |
| k |
5,4 |
6,6 |
8,1 |
9,2 |
11,5 |
14,4 |
| s |
8 |
10 |
13 |
15 |
16 |
21 |
| dc |
11,58 |
14,2 |
18 |
22,3 |
26,6 |
35 |
