Die Bohrschrauben mit der DIN 7504 sind aus Edelstahl gefertigt. Die Qualität unserer DIN- und Normteile ist sehr wichtig, da sie von Handwerk und Industrie bei professionellen Verbindungen eingesetzt werden. Wir liefern ausschließlich Profiqualität.
Hier finden Sie alle Produkte mit der genannten DIN 7504
Die DIN 7504 kann je nach Form durch die - Form K Sechskantkopf: ISO 15480 Form M Linsenkopf: ISO 15481 Form O Senkopf: ISO 15482 ersetzt werden.
Die DIN 7504 Bohrschraube in Edelstahl hat folgende Merkmale:
- Typ: Schrauben
- Name: Bohrschrauben, Blechschrauben
- Kopfform: Senkkopf (Form O)
- Antrieb: Innenstern (ideal für Torx-Bits)
- Gewinde: Blechgewinde
- Material: Edelstahl
- Anwendung: Wenn Sie zwei dünne Bleche aus Weichmetall (beispielsweise Aluminium) miteinander verbinden möchten oder ein dünnes Blech auf einem Profil fixieren wollen, dann ist die DIN 7504 die richtige Wahl. Weiter unten finden Sie eine Tabelle, welche Blechstärken empfohlen werden. Achtung: Nicht für dicke oder sehr harte Bleche geeignet!
- Einsatzort: Außenbereich und Innenbereich
Edelstahl-Bohrschrauben sind die ideale Wahl, wenn es um Verschraubungen im Außenbereich geht. Der hohe Korrosionsschutz trotzt Wind und Wetter und verhindert Rost. Sollten Sie an einem Pool Kontakt mit Chlor oder an der Küste Kontakt mit salzhaltiger Luft haben, dann wählen Sie besser Edelstahl A4. So haben Sie lange Freude an Ihrer Konstruktion.
Wenn Sie Fragen zu unseren Produkten haben, dann ist unser Kundenservice gerne für Sie da.
DIN 7504 unterschiedliche Formen
Die DIN 7504 gibt es in einigen Formen, diese kann man anhand der Kopfform der Bohrschrauben unterscheiden:
- Halbrundkopf (Linsenkopf) Form M oder N
- Senkkopf Form O oder P
- Sechskantkopf Form K
- Linsen-Senkkopf Form R
Diese Kopfformen können nochmal verschiedene Antriebsarten aufweisen. Mit dem Innenstern-Antrieb, haben Sie eine hervorragende Kraftübertragung und sparen sich Zeit und Nerven.
Bohrschrauben sind verwandt mit Blechschrauben. Der Aufbau unterscheidet sich lediglich in der Spitze. Bohrschrauben haben eine Bohrspitze, welche das Vorbohren überflüssig macht.
Mit der DIN 7504 können Sie eine Vielzahl an Verschraubungen durchführen, wie beispielsweise bei der Konstruktion von:
- Solaranlagen
- Fassadenbauten
- Metallbauten
- Biogasanlagen

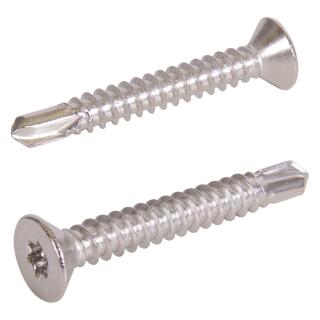

Bohrschrauben O mit Senkkopf, Blechschraubengewinde Innenstern-Antrieb
| DIN 7504 O Technische Daten | |||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Maße | 2,9 | 3,5 | 3,9 | 4,2 | 4,8 | 5,5 | 6,3 | ||||||||||||||||||||||||
| für Blechstärke mm | 0,7 bis 1,9 | 0,7 bis 2,25 | 0,7 bis 2,4 | 1,75 bis 3,0 | 1,75 bis 4,4 | 1,75 bis 5,25 | 2,0 bis 6,0 | ||||||||||||||||||||||||
| dp max | 2,3 | 2,8 | TX8 | 3,6 | 4,1 | 4,8 | 5,8 | ||||||||||||||||||||||||
| dk max | 5,5 | 7,3 | 7,5 | 8,4 | 9,5 | 10,8 | 12,4 | ||||||||||||||||||||||||
| k max | 1,7 | 2,1 | 2,3 | 2,5 | 3,0 | 3,4 | 3,8 | ||||||||||||||||||||||||
| Bit | TX8 | TX10 | TX15 | TX20 | TX20 | TX25 | TX30 | ||||||||||||||||||||||||
