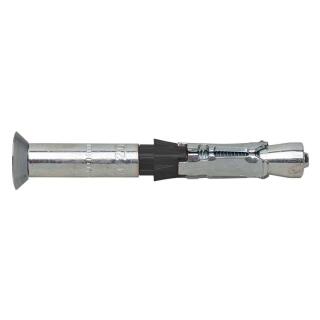

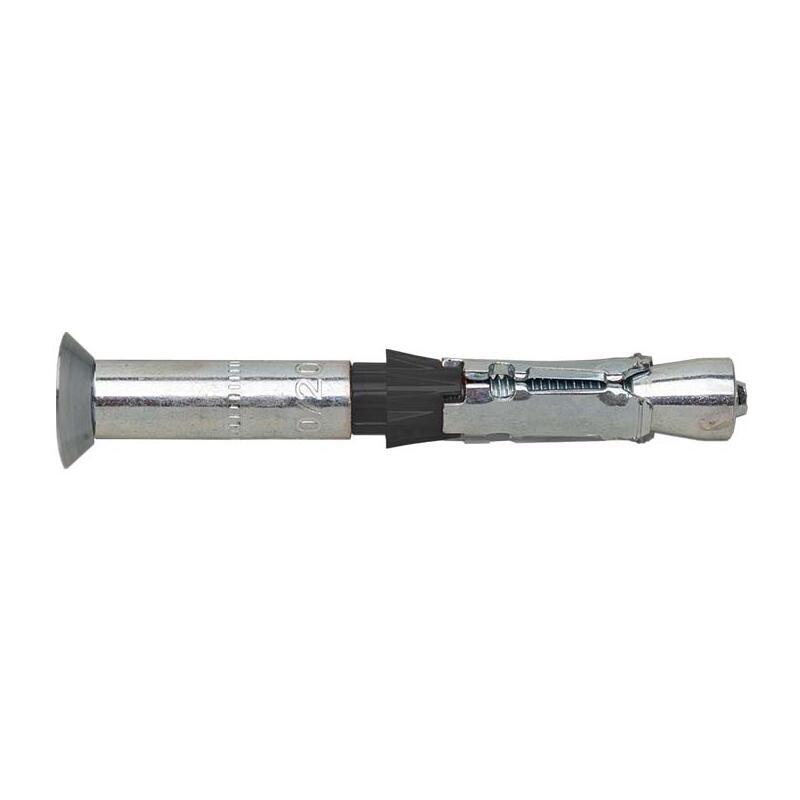

Der MSL-Schwerlastanker bitet die maximale Sicherheit bei schweren Belastungen. Er wird ganz einfach per Durchsteckmontage befestigt und kann problemlos demontiert werden. Mit der ETA-Zulassung Option für gerissenen und ungerissenen Beton können Sie ihn auch bedenkenlos gewerblich einsetzen.
Zulassungen
Folgende Zulassungen hat der Dübel:
ETA-Zulassung Europäische Technische Bewertung Option 1 für gerissenen Beton

F30-F120 Bewertung des Widerstandes unter Brandbeanspruchung

Seismische Einwirkung Leistungskategorie C1

Seismische Einwirkung Leistungskategorie C2

Mungo Bemessungssoftware Mit der Dübelsoftware von mungo können Sie problemlos und schnell ihr Befestigungsproblem berechnen

Baustoffe
In folgenden Baustoffen können Sie den Dübel verbauen:
Beton C20/25 Druckfestigkeit 25 N/mm²

Naturstein

Eigenschaften und Merkmale
Dieser Schwerlastdübel hat folgende Merkmale:
- Kopfform: Senkkopf
- Material: Stahl verzinkt
Eigenschaften MSL-Schwerlastanker
- Europäische Technische Bewertung Option 1 für gerissenen und
ungerissenen Beton - Bewertung des Widerstandes unter Brandbeanspruchung F30-F120
- Verwendung auch unter seismischer Einwirkung für die Leistungskategorie C1 + C2 (M8-M24)
- Maximale Sicherheit bei grösserer Belastbarkeit
- Demontage problemlos möglich
- Kraft- und drehmomentkontrollierte Spreizung
- Verdrehsicherung verhindert das Mitdrehen im Bohrloch
- Optimale Spreizung wird durch die Kopplung des Konus und Körpers garantiert
- Einheitliche Spreizung
- Galvanisch verzinkt > 5µm
- Durchsteckmontage
- Anwendungen im Innenbereich
Anwendungen
Bei folgenden Anwendungen kommt der MSL zum Einsatz:
- Maschinen
- Kabeltrassen
- Rohrleitungen
- Tore
- Unterkonstruktionen
- Geländer

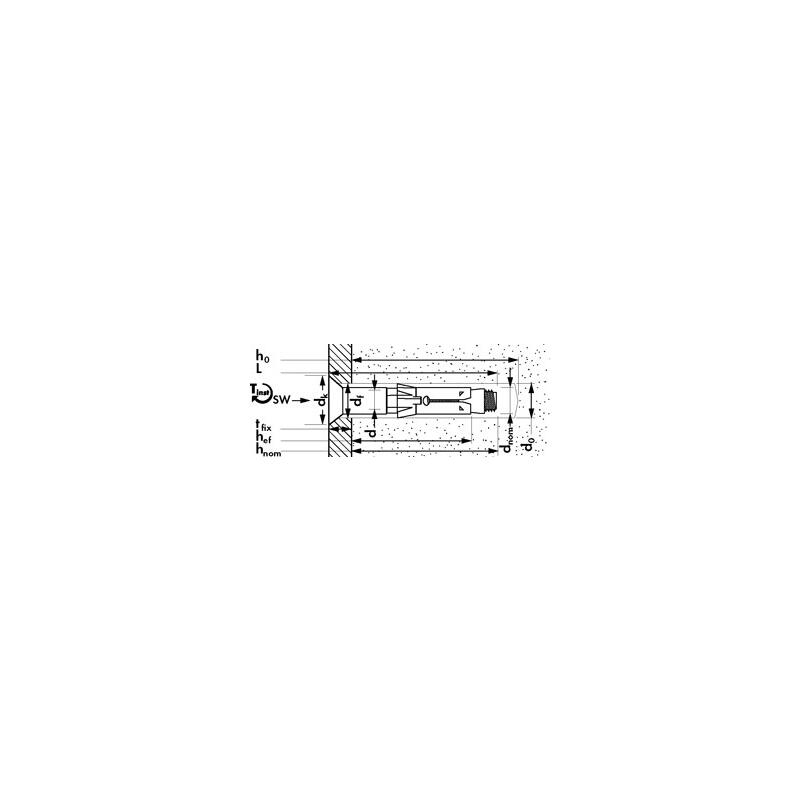

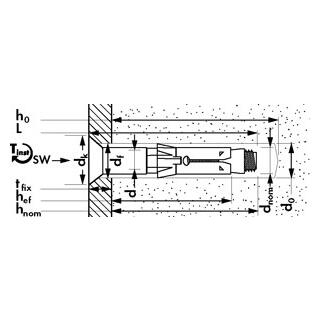

Anwendungsgrafiken



Montage
So einfach wird der Dübel montiert:
Bohrloch bohren

Bohrloch reinigen

Dübel und Bauteil positionieren

Auf vorgegebenen Wert Tinst festziehen

fertig

Branchen
In folgenden Branchen wird der MSL verbaut:
Fassadenbau und Gerüstbau

Stahlbau und Metallbau

Durchmesser: | 15 18 |
Länge: | 100 125 |
Material: | Stahl verzinkt |
