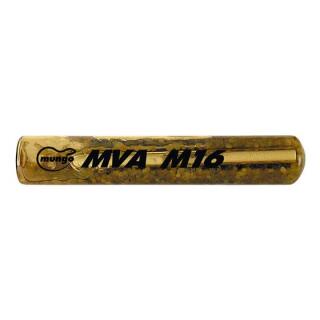

Die Verbundanker MVA von mungo sind die Alternative zu Injektionsmörtel. Verbundanker werden auch als Mörtelpatronen bezeichnet. Im Gegensatz zum Injektionsmörtel, bei dem der Mörtel aus der Kartusche ins Bohrloch injiziert werden muss, wird bei der Mörtelpatrone einfach die Glasampulle eingeführt. Die Ankerstangen und Innengewindehülsen beim Verbundanker haben eine Art Spitze, welche dafür sorgt, dass die Mörtelpatrone zerschlagen wird.
Zulassungen
Folgende Zulassungen hat der Dübel:
ETA-Zulassung Europäische Technische Bewertung Option 8 für ungerissenen Beton
Mungo Bemessungssoftware Mit der Dübelsoftware von mungo können Sie problemlos und schnell ihr Befestigungsproblem berechnen
Baustoffe
In folgenden Baustoffen können Sie den Dübel verbauen:
Beton C20/25 Druckfestigkeit 25 N/mm²
Naturstein
Eigenschaften und Merkmale
- Europäische Technische Bewertung Option 8 für ungerissenen Beton
- Schnelle und einfache Montage
- Kleine Rand- und Achsabstände
- Temperaturbereich kurzfristig: -40°C - +80°C
- Temperaturbereich langfristig: -40°C - +50°C
- Ankerstange mit 45° Schnitt
- Einbautiefenmarkierung für korrekte Montage
- Anwendungen im Innenbereich (verzinkt) und Aussenbereich (rostfrei)
Anwendungen
Bei folgenden Anwendungen kommt der MVA zum Einsatz:
- Stahlkonstruktionen
- Kabeltrassen
- Leitplanken
- Unterkonstruktionen
- Maschinen
Anwendungsgrafiken
Montage
So einfach wird der Dübel montiert:
Bohrloch bohren
Bohrloch reinigen
Patrone einsetzen
Setzen Stange oder Eisen mit Drehbewegung setzen
Achtung Während der Aushärtungszeit die Stange oder Eisen nicht bewegen
Festziehen Auf vorgegebenen Wert Tinst festziehen
Branchen
In folgenden Branchen wird der MVA verbaut:
Hoch- und Tiefbau
Stahlbau und Metallbau
